階段への光はスリットで!

HOUSE-YHT(群馬県館林市)の階段です。
玄関ホールに設けた階段から生活の中心空間となっている2階LDKへ上ります。



階段正面にはスリット窓、天井にはトップライトを設けて、
明るい光に導かれるように2階LDKへ上ります。

2階LDKの場合には、階段がメイン動線となるので
できるだけ明るく開放的にします。

スリットは窓枠なしのディテールとして壁に開けたスリットの
イメージを強調しています。
手摺壁は化粧ラーチ合板張りとし、階段の踏板受けと兼ねています。



事務所HPはこちら。


にほんブログ村 住まいブログ 住宅設計・住宅建築家へ
にほんブログ村 ← ワンクリックお願いします。
人気ブログランキングへ
by hs-architect | 2013-09-19 21:49 | 階段

事務所オリジナル階段14

HOUSE-SI(栃木県佐野市)のオリジナル階段です。
壁面全面に設けた本棚沿いに鉄筋トラス階段を設けました。

鉄筋をトラス状態に溶接加工したパーツに集成材の踏板を取り付け、
そこにFB手摺をボルト接合で取付けた階段です。


極細の鉄筋を溶接加工するので部材の歪が大きく出やすく
腕の良い鍛冶屋さんじゃないと難しいかもしれません。

溶接加工したのは良いのですが、くにゃくにゃに曲がった
階段になってしまい造り替えになってしまうこともあります。

事務所では同様のトラス階段をいくつか設計していますが
まったく同じ階段はありません。

階段を設置する空間の大きさや明るさによって階段を構成する
トラス本体部分と手摺部分のディテールを微妙に変えています。


HP 島田博一建築設計室

にほんブログ村 住まいブログ 住宅設計・住宅建築家へ
にほんブログ村 ← ワンクリックお願いします
by hs-architect | 2011-04-25 10:10 | 階段

事務所オリジナル階段13

鉄筋とスチールパイプで構成したラセン階段です。
手摺・手摺子・下弦材・斜材をトラス状態に溶接加工し、
その上に集成材を載せたラセン階段です。


一見すると弱々しく見える階段ですが、
実際に昇降するとまったく揺れも撓みもなくしっかりした階段です。

集成材の踏面がリズミカルに上昇するイメージなので、
あえて構成部材を細く目立たなくし空間のバランスを考慮してデザインしています。

部材を太いものにすれば施工性が良くなり加工が簡単になりますが、
それではゴッツイ階段になってしまい空間も狭くなりイメージが崩れてしまいます。

既製品のスチール階段やアルミ製階段ではこのスマートな形状はできません。

既製品とオリジナルとの違いは空間そのものに影響を与えてしまうので
可能な限りオリジナル階段にしています。



HP 島田博一建築設計室

にほんブログ村 住まいブログ 住宅設計・住宅建築家へ
にほんブログ村 ← ワンクリックお願いします
by hs-architect | 2011-04-10 09:46 | 階段

事務所オリジナル階段12



HOUSE-TH(茨城県つくば市)の階段廻りです。

玄関ホールから2階リビングへ上る階段なので
開放的で明るく印象的な空間にしました。

階段下に設けたアップライトが段板を効果的に照らします。

集成材の段板は白い壁面と黒い手摺壁で受け、
蹴込み板は圧迫感をなくすために取付けていません。

手前の趣味室への扉には船舶窓を取付けちょっとオシャレなイメージにしました。



HOUSE-THはこちら。
by hs-architect | 2010-09-25 15:46 | 階段

事務所設計オリジナル階段11



HOUSE-IK(栃木県佐野市)の階段廻りです。

玄関正面の坪庭を眺めながら2階リビングへ上ります。
吹抜けになった上部開口部から明るい光が落ちてきます。

2階にリビングを設ける場合には1階リビングに比べて
階段を使用する頻度が高くなるので上下する階段動線が大変重要になってきます。

その最も重要となる階段はとにかく明るく開放的に、
そして自然に体が上昇していくような工夫が必要です。

今回はスチールのササラ桁で踏板の集成材を受けるシンプルな構造です。
踏板以外は細いFBと鉄筋で構成し、
ホワイト色に塗装することで圧迫感を少なくしています。



HOUSE-IKはこちら。
by hs-architect | 2010-09-21 09:33 | 階段

事務所設計オリジナル階段10

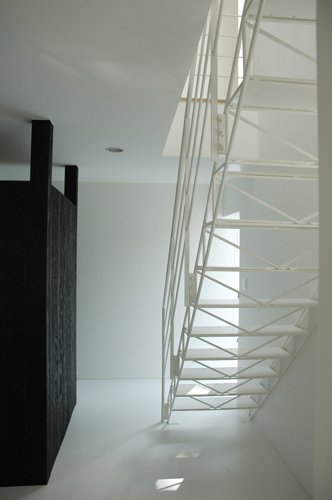

HOUSE-KD(栃木県那須塩原市)のスチールトラス階段です。
白い空間に溶け込むような真っ白いトラス階段です。

クライアントさんとの打合せで「住宅らしくない空間と階段を・・・」ということで、
このような個性的な玄関ホールとなっています。

多くの住宅が木質系のインテリアを採用していますが、
ここでは玄関ドアを開けると無機質で幻想的な舞台セットのような空間が広がります。

トラス階段は鉄筋と鉄板で構成し、トラス鉄筋へFB手摺を取付けています。

黒い壁面で囲われた空間は玄関クロゼットになっており、
玄関側とホール側の両側から使用できる仕組みになっています。

クロゼット扉は壁面と同じ化粧ラーチ合板OS(ブラック)で製作しました。



HOUSE-KDはこちら。
by hs-architect | 2010-09-02 17:51 | 階段

事務所設計オリジナル階段09



HOUSE-TKT(群馬県館林市)の階段ホール廻りです。
化粧ラーチ合板と米松集成材の踏板で構成したウッディーな階段です。

ササラ桁は階段を狭く感じさせるので使用せず、
踏板を化粧ラーチ壁面に直接取付けています。

蹴込板は取り付けずに上部からの光を1階ホールに落としこんでいます。

階段下は小物入れ収納として利用し、
既製品の階段や手摺では味わえない化粧ラーチ合板の
美しい木目が空間のアクセントになっています。

階段下収納には壁面と同じ化粧ラーチ合板で製作した扉を枠ナシで設けています。
ここで枠付きの扉を設けるようではメーカーハウスの設計となってしまいます。

いかに壁面に見せるかがポイントですね。

化粧ラーチ合板が手に入りにくくなっていると聞きましたが、
ここでは住宅ならではの柔らかな空間を演出しています。


HOUSE-TKTはこちら。
by hs-architect | 2010-09-01 21:40 | 階段

事務所設計オリジナル階段08



HOUSE-NT(栃木県佐野市)のラセン階段です。

蹴込み・踏面ともエキスパンドメタルを張ったシースルーな階段です。
リビングの中央に設置しているので通常の階段では圧迫感がでてきます。

そこで、シンプルで透明な階段を提案いたしました。

直線階段ならばエキスパンドメタルの折曲げ面が
網目にそろうのでディテールは比較的簡単ですが、
今回はラセン階段なのでエキスパンドメタルの折曲げ面が
網目に斜めになってしまいます。

階段の踏面外周部にはエキスパンドメタルの小口がでてしまうので
保護と補強のためエッジアングルを考えましたが見付けが厚くなってしまうのと、
アングルを円弧状に加工できない問題がでてきました。

そこで円弧状にレーザー加工した保護プレートを取付け強度を確認することに。

一見すると踏板の外周部は厚さがほとんどなく、これで大丈夫なの・・・?と
思われますが、意外にも荷重をかけてみましたが撓みや揺れもなく、
しっかりした踏板になりました。

エッジプレートのおかげでシンプルな階段ができました。


HOUSE-NTはこちら。
by hs-architect | 2010-08-30 17:55 | 階段

事務所設計オリジナル階段07



HOUSE-TT(茨城県守谷市)の浮遊する階段です。
鉄骨FB・アングルとFRPグレーチングで構成したシースルーの階段です。

敷地の3方向が隣家に囲われているのでプライバシー確保のため
1階通り庭の採光は階段上部からシースルーの踏板を通して導きます。

通常の階段では上部の光を遮ってしまいますが、
このFRPグレーチングの踏板はルーバー状態のほどよい光を得ることができます。

また、素足で昇降すると足裏を刺激され
健康器具のようなマッサージ効果がでてきます。

初めのうちはちょっと痛いような気がしますが
慣れてくればなかなか快適になります。

ツボマッサージはいやだなぁと思っている方は
スリッパを使っていただければ問題ありません。


HOUSE-TTはこちら。
by hs-architect | 2010-08-29 15:38 | 階段

事務所設計オリジナル階段06

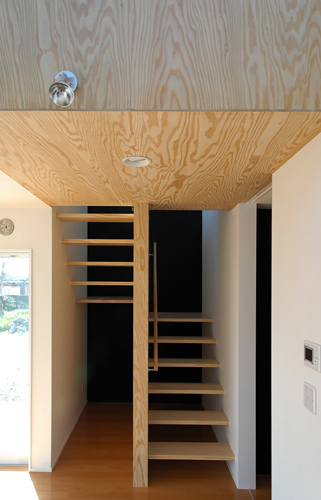

HOUSE-IMT(群馬県館林市)の階段廻りです。
1階天井の化粧ラーチ合板と段板の木目を合わせた家具のような繊細な階段です。

蹴込板がなく踏板だけのシンプルな構造なので、
踊り場の黒い壁面が段板を通して見えてきます。

黒い壁面は段板の木目を際立たせ空間のアクセントになっており、
階段脇の白い壁面の上昇感を感じさせます。

ササラ桁は壁面内に納めているので踏板が壁面から浮遊しているように見えます。
通常のササラ桁露出で納める方法では
この家具感覚のような繊細さは表現することはできません。

ササラ桁が見えないことで階段の圧迫感が少なく空間が広く感じられます。



HOUSE-IMTはこちら。
