事務所設計オリジナル階段08



HOUSE-NT(栃木県佐野市)のラセン階段です。

蹴込み・踏面ともエキスパンドメタルを張ったシースルーな階段です。
リビングの中央に設置しているので通常の階段では圧迫感がでてきます。

そこで、シンプルで透明な階段を提案いたしました。

直線階段ならばエキスパンドメタルの折曲げ面が
網目にそろうのでディテールは比較的簡単ですが、
今回はラセン階段なのでエキスパンドメタルの折曲げ面が
網目に斜めになってしまいます。

階段の踏面外周部にはエキスパンドメタルの小口がでてしまうので
保護と補強のためエッジアングルを考えましたが見付けが厚くなってしまうのと、
アングルを円弧状に加工できない問題がでてきました。

そこで円弧状にレーザー加工した保護プレートを取付け強度を確認することに。

一見すると踏板の外周部は厚さがほとんどなく、これで大丈夫なの・・・?と
思われますが、意外にも荷重をかけてみましたが撓みや揺れもなく、
しっかりした踏板になりました。

エッジプレートのおかげでシンプルな階段ができました。


HOUSE-NTはこちら。
by hs-architect | 2010-08-30 17:55 | 階段

事務所設計オリジナル階段07



HOUSE-TT(茨城県守谷市)の浮遊する階段です。
鉄骨FB・アングルとFRPグレーチングで構成したシースルーの階段です。

敷地の3方向が隣家に囲われているのでプライバシー確保のため
1階通り庭の採光は階段上部からシースルーの踏板を通して導きます。

通常の階段では上部の光を遮ってしまいますが、
このFRPグレーチングの踏板はルーバー状態のほどよい光を得ることができます。

また、素足で昇降すると足裏を刺激され
健康器具のようなマッサージ効果がでてきます。

初めのうちはちょっと痛いような気がしますが
慣れてくればなかなか快適になります。

ツボマッサージはいやだなぁと思っている方は
スリッパを使っていただければ問題ありません。


HOUSE-TTはこちら。
by hs-architect | 2010-08-29 15:38 | 階段

事務所設計オリジナル階段06



HOUSE-IMT(群馬県館林市)の階段廻りです。
1階天井の化粧ラーチ合板と段板の木目を合わせた家具のような繊細な階段です。

蹴込板がなく踏板だけのシンプルな構造なので、
踊り場の黒い壁面が段板を通して見えてきます。

黒い壁面は段板の木目を際立たせ空間のアクセントになっており、
階段脇の白い壁面の上昇感を感じさせます。

ササラ桁は壁面内に納めているので踏板が壁面から浮遊しているように見えます。
通常のササラ桁露出で納める方法では
この家具感覚のような繊細さは表現することはできません。

ササラ桁が見えないことで階段の圧迫感が少なく空間が広く感じられます。



HOUSE-IMTはこちら。
by hs-architect | 2010-08-26 08:55 | 階段

事務所設計オリジナル階段05

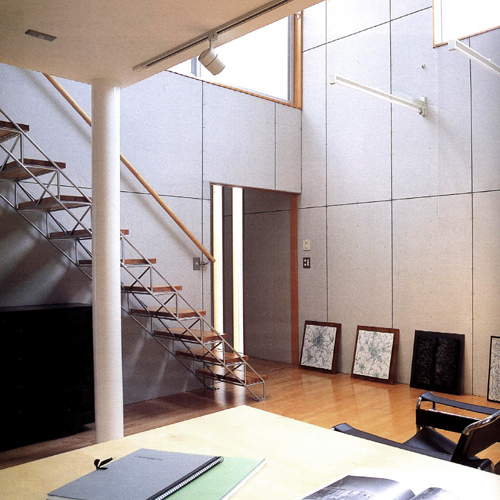

HOUSE-TK(栃木県野木町)のアトリエから2階リビングへ上る階段です。

鉄筋でトラスを構成し、その上に集成材の踏板を載せています。
フレキシブルボード張りの壁面にオブジェのような階段のシルエットが浮かびます。

鉄筋を溶接加工してトラスに組んでいきますが、
溶接する際に鉄筋が歪んでしまうので製作は難しいのです。

腕の良い鍛冶屋さんが必要です。

手摺は階段と切り離し壁面に設置しているので、
トラス階段の存在感が際立っています。

(改正建築基準法施行前の竣工なので手摺を室側に付けていません。)

アトリエは吹抜けになっており、
上部のハイサイドライトから明るい光が落ちてきます。



HOUSE-TKはこちら。
by hs-architect | 2010-08-25 08:45 | 階段

事務所設計オリジナル階段04

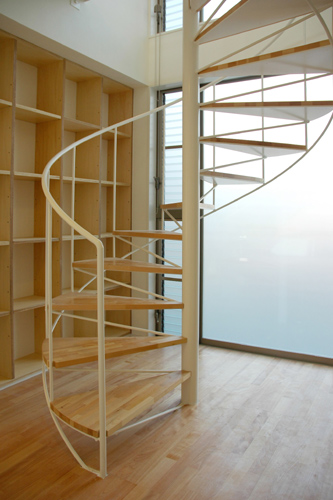

HOUSE-TMA(栃木県足利市)の玄関ホールのラセン階段です。

中央のスティール円柱と踏板を支えるトラス状の鉄筋、
集成材の踏板で構成したラセン階段です。

これ以上単純にならないほど最小の部材で構成したシンプルな階段です。
円柱と手摺のサイズを決定するには階段幅との比率関係・バランスで検討を行います。

太ければ丈夫だろうということで単純に部材サイズを大きくするようでは
階段幅が狭く感じられたり重々しく見えます。

既製品のラセン階段もありますが部材のバランス・デザインまでは
考慮していないものがほとんどですね。

空間とは微妙なもので、このような階段のディテールをどう考えるかで
空間の質は大きく変化してきます。



HOUSE-TMAはこちら。
by hs-architect | 2010-08-24 08:34 | 階段

事務所設計オリジナル階段03

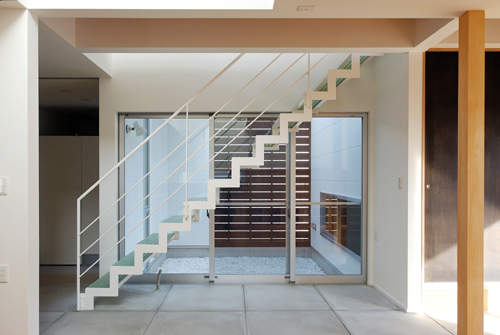

HOUSE-TS(栃木県鹿沼市)の階段ホール廻りです。
通り庭風の土間空間にスティールとFRPグレーチングで構成した階段を設けています。

階段脇には那智石を敷き詰めた坪庭を設け、
室内への採光・通風を確保しています。

階段はスチールのササラ桁でFRPグレーチングの踏板を支えているので、
木製のササラ桁に比べて細くシンプルな階段になります。
空間を広く感じさせるには部材を細くすることがポイントになってきます。

手摺はスチールパイプとFB+鉄筋で構成しました。
階段の搬入・取付けを考慮して、手摺は階段本体とは切り離し
ボルトで後付けにしています。



HOUSE-TSはこちら。
by hs-architect | 2010-08-23 09:18 | 階段

事務所設計オリジナル階段02



HOUSE-KK(栃木県宇都宮市)の格子状になった木製階段です。
細い縦格子のあいだに踏板をはめ込んだ構造です。

単純な構造ですが踏板を固定するのが難しい。
金物で固定すれば簡単でしょうが目立ってしまいます。
ササラ桁を用いれば実用的には簡単にできますが、
斜めラインと縦格子が干渉してしまいデザイン的には失敗するでしょう。

そこで、縦格子に仕口をつくり踏板を差し込みました。
縦格子と踏板がきっちり組み合わさって強度がでてきます。

大工さんが「この階段は難しいね・・・。
部材間の逃げがないから数mmの誤差もだせないねぇ。
・・・でも久しぶりにおもしろい仕事だなぁ・・・。」

この階段は大工さんにおもいっきり腕をふるってもらいました。



HOUSE-KKはこちら。
by hs-architect | 2010-08-20 15:00 | 階段

事務所設計オリジナル階段01



HOUSE-HHS(栃木県佐野市)のラセン階段です。
2階から1階を見下ろしたところです。

この階段は蹴込み・踏面ともエキスパンドメタルで
仕上げているのでシースルーの状態になります。

慣れないとちょっと怖いかもしれませんが
数回昇降すればその面白さがわかるはずです。

空中を歩いているかのような不思議な感覚です。
エキスパンドメタルがクッションのような弾力を持ち、
普通の階段のハードな感触とは違います。

ラセン階段を構成するパーツはできるだけ細身の丸鋼・アングル・FBを使用し
既製品のような重量感のあるうっとうしさを感じさせないようにしています。



HOUSE-HHSはこちら。
by hs-architect | 2010-08-17 16:43 | 階段

事務所設計オリジナルキッチン10



HOUSE-TH(茨城県つくば市)のダイニンク゛キッチンです。
屋根勾配を利用した大きなハイサイドライトからの採光はキッチン廻りを明るくしています。

キッチンはシステムキッチン(ホワイト)を採用していますが、
内壁色に合わせているのでデザイン的な違和感がありません。

ダイニングテーブルと収納は家具造作工事で制作しています。
この奥行900mmの収納はダイニンク゛側とキッチン側に分割させて、
ダイニンク゛側はグリッドに組み上げて小物入れ収納とし、
キッチン側は今まで使用していたキッチンラックを置いています。

ハイサイドライトはアルミサッシを使用していますが、
ディテールを工夫することでアルミ枠を隠し
すっきりしたガラスだけが見える納まりにしています。

このような仕掛けはメーカーハウスさんや工務店さんではたぶん無理かも・・・。



HOUSE-THはこちら。
by hs-architect | 2010-08-16 18:57 | オリジナルキッチン

事務所設計オリジナルキッチン09




HOUSE-IH(栃木県宇都宮)のキッチン廻りです。
キッチンシンクとカウンターテーブルを一体化したオープンキッチンです。

システムキッチンの天板で唯一ステンレスHL仕上げのある
トーヨーキッチンの3Dシンクを採用しています。

カウンターは家具工事制作のホワイトメラミン化粧合板、
壁面収納はツインカーボァ6(乳半)とポリ合板フラッシュ扉で構成しました。

ツインカーボ扉内は食器類と冷蔵庫、左側収納にはピアノが納まっています。

日常はピアノが隠されていますが、ホームコンサート時には
フリータイプ折戸が全開してピアノが現れる仕掛けです。


HOUSE-IHはこちら。
by hs-architect | 2010-08-05 10:47 | オリジナルキッチン
